德国彗诺齿轮泵无脉动稳定输送水平反溶剂射流

为了产生由水或 15% v/v 叔丁醇溶液组成的水平反溶剂射流，使用德国彗诺MZR- 7255 无脉冲微量齿轮泵（HNP Mikrosysteme GmbH）通过高效液相色谱管路连接到一个内径为 500 lm 的圆形不锈钢喷嘴上。

泵速为 300 rpm（即输送流量为14.4 ml/min）时，液体射流的出口速度为 1.2 m/s，直径约为 500 lm。喷嘴与垂直液滴流横向对齐，这样反溶剂射流就能与落下的液滴重合并捕获它们。射流在遇到弯形不锈钢收集管之前的移动距离为 13 毫米。

在涉及 256 个喷嘴阵列的实验中，需要更高速的射流以防止液滴凝聚，因此流速增加到 125 ml/min。此处的射流移动距离为 72 毫米。使用计算机控制的 Nima DST 500 张力计装置和一次性 Wilhelmy 板（2 厘米长）测量抗溶剂流体的表面张力。

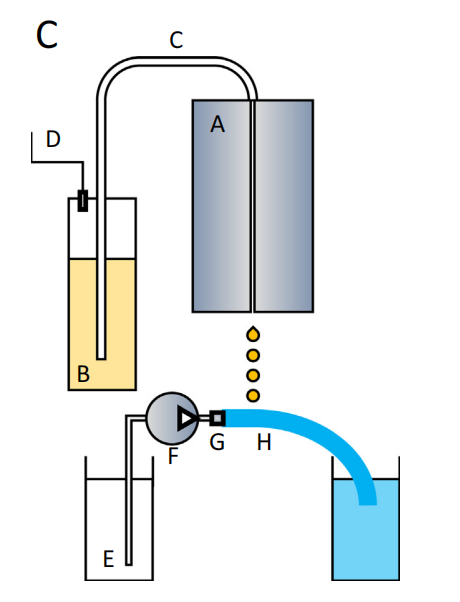

图 1C. 带抗溶剂喷射流的压电液滴发生器示意图

（A）压电致动器（MicroDrop GmbH）

（B）聚合物/药物溶液

（C）进料管

（D）与压力调节器的连接

（E）抗溶剂溶液储槽

（F）无脉动微型泵

（G）不锈钢喷嘴（内径 500 lm）

（H）抗溶剂喷射流
